Решили сделать теплый пол своими руками? Боитесь ошибиться при монтаже? Не знаете, с чего начать и в какой последовательности действовать? Пленочный теплый пол можно установить самостоятельно за один день без специальных навыков.
Неправильный монтаж приводит к проблемам. Плохая изоляция контактов вызывает окисление, система выходит из строя. Перепутанные провода могут привести к короткому замыканию. Следование инструкции предотвращает все ошибки.
Компания CALEO разработала систему монтажа, понятную любому человеку. Видеоинструкция показывает каждый шаг. Письменная инструкция с иллюстрациями дублирует все действия. Разберем полный процесс установки от подготовки пола до первого включения системы.
Подготовка инструментов и материалов
Комплект теплого пола содержит все необходимое для монтажа. Термопленка в рулоне шириной 50 см, разной квадратуры. Контактные зажимы для подключения питания. Битумная изоляция для защиты контактов. Провода для соединения с терморегулятором.
Терморегулятор и теплоотражающий материал приобретается отдельно. Механический, электронный или программируемый — зависит от бюджета и требований. В комплекте с терморегулятором идет датчик температуры пола.
Теплоотражающий материал обязателен для эффективной работы системы. Используйте материал с покрытием из лавсана. Алюминиевая фольга категорически запрещена инструкцией — она проводит электричество, создает риск короткого замыкания.
Защитная полиэтиленовая пленка толщиной 80 микрон укладывается поверх системы. Защищает пленку от повреждений при укладке напольного покрытия. Создает гидроизоляцию от возможных протечек. Обязательный элемент конструкции.
Скотч обычный для фиксации материалов. Крепит теплоотражающую подложку к полу, соединяет листы между собой. Фиксирует термопленку, чтобы не смещалась при монтаже покрытия.
Инструменты простые — нож, ножницы, пассатижи, отвертка. Ножницы режут термопленку по линиям отреза. Пассатижи зажимают контактные зажимы. Отвертка подключает провода к терморегулятору.
Подготовка основания пола
Основание должно быть ровным с перепадами не более 3 мм на 2 метра.
Неровности устраняйте самовыравнивающейся смесью или цементной стяжкой. Дайте полностью высохнуть. Влажное основание недопустимо, может привести к окислению контактов системы.
Очистите поверхность от мусора, пыли, строительных остатков. Пропылесосьте тщательно всю площадь. Острые предметы могут проколоть термопленку при укладке или эксплуатации.
Грунтовка основания укрепляет поверхность, снижает пылеобразование. Используйте акриловую грунтовку глубокого проникновения. Нанесите валиком, дайте высохнуть 2-4 часа.
Определите площадь укладки пленки заранее. Система не укладывается под стационарную мебель без ножек — шкафы, кухонные гарнитуры, встроенную технику. Мебель на ножках высотой от 3 см безопасна. Нарисуйте схему раскладки с учетом мебели.
Место установки терморегулятора выберите рядом с выключателем света. Удобно управлять освещением и теплым полом в одном месте. Высота 1,5 метра от пола. Продумайте прокладку провода от системы к терморегулятору заранее.
Укладка теплоотражающего материала
Раскатайте теплоотражающий материал отражающей стороной вверх. Блестящая сторона отражает инфракрасное излучение обратно в помещение. Матовая сторона лежит на основании пола.
Укладывайте подложку на всю площадь помещения, а не только под пленку. Единая плоскость предотвращает перепады высоты после монтажа напольного покрытия. Ламинат или линолеум лягут ровно без ступенек между зонами с обогревом и без.
Стыки полос располагайте встык без нахлеста. Нахлест создает неровность, которая продавит напольное покрытие. Проклейте стыки скотчем для фиксации между собой.
Раскладка и резка термопленки

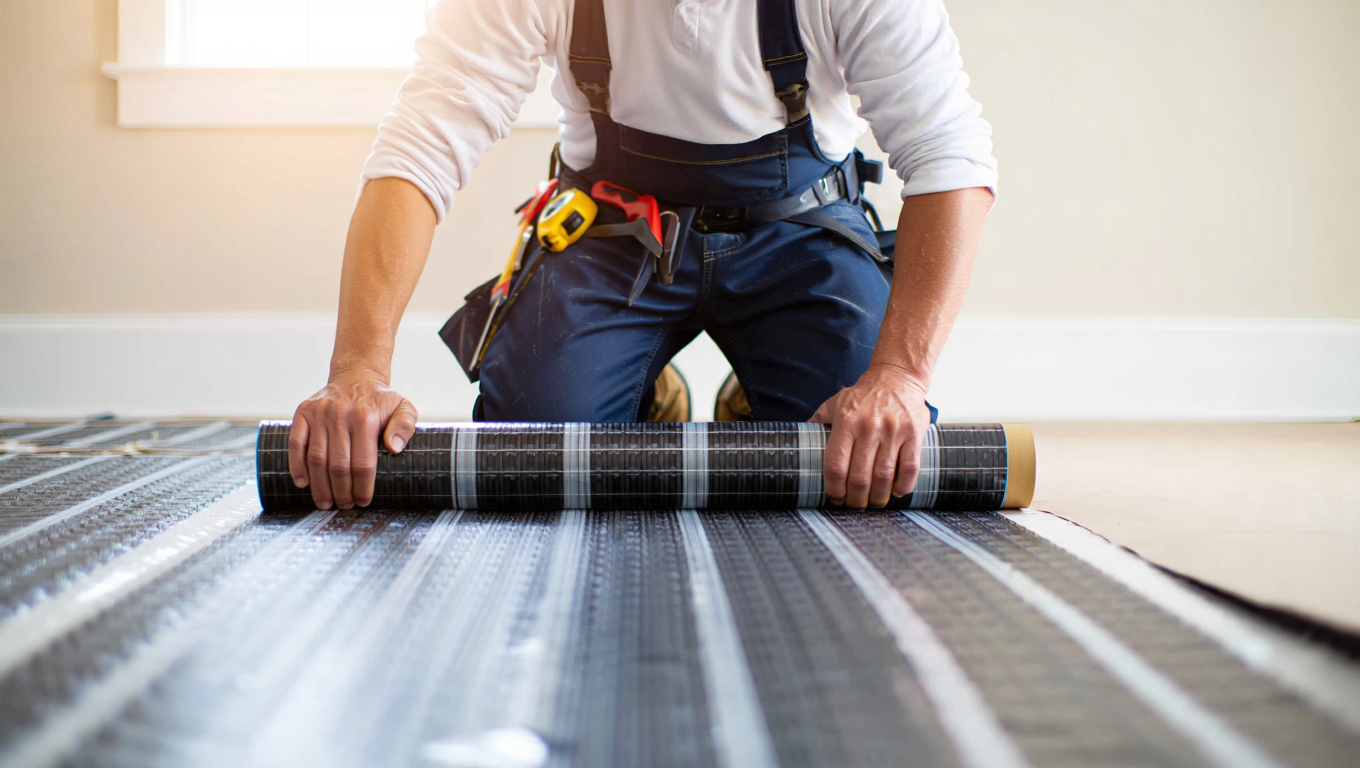

Раскатайте термопленку медными шинами вниз на теплоотражающий материал. Резка термопленки выполняется строго по линиям отреза. Специальные линии обозначены на пленке пунктиром каждые 20 см для Silver и Gold, 5 см для Platinum. Резать в других местах категорически запрещено.
Максимальная длина одной полосы 8 погонных метров для мощности более 200 Вт/кв.м и 12 погонных метров для мощности менее 200 Вт/кв.м.
Раскладывайте полосы параллельно друг другу внахлест с зазором между медными шинами 10 мм.
Отступ от стен 10-20 см. Оставьте место для компенсационного зазора ламината или линолеума. Плинтус закроет технический зазор после монтажа.
Схему раскладки нарисуйте на бумаге с размерами. Сфотографируйте уложенную пленку перед монтажом покрытия. При будущих ремонтах схема поможет не попасть сверлом в нагревательные элементы. Сохраните схему с документами на квартиру.
Установка контактных зажимов
Контактный зажим состоит из двух пластин с зубцами. Одна пластина заводится внутрь пленки между слоями. Вторая пластина накладывается снаружи на медную шину. Зубцы прокалывают пленку, контактируют с медной шиной напрямую.
Место установки зажима выбирайте ближе к стене с терморегулятором. На каждой полосе пленки два зажима — один на правой стороне, второй на левой для параллельного подключения.
Зажимайте контакт пассатижами плотно. Слабо зажатый контакт перегревается, окисляется, выходит из строя. Проверьте прочность — потяните зажим, он не должен отрываться от медной шины.
Изоляция контактов обязательна с двух сторон. Кусок битумной изоляции наклеивается снизу пленки, второй — сверху. Полностью закройте металлические части зажима. Неизолированный контакт — риск короткого замыкания при попадании влаги.
Противоположный конец медной шины тоже изолируйте. Если зажим установлен на одном конце полосы, второй конец остается открытым. Заклейте битумной изоляцией обрезанную медную шину с обеих сторон пленки. Открытый контакт опасен.
Проверьте качество изоляции визуально. Битум должен плотно прилегать к пленке без пузырей и отслоений. Прижмите рукой, прогладьте. Качественная изоляция — гарантия долговечности системы.
Подключение проводов питания
Провода укладывайте в вырезанную канавку в теплоотражающем материале. к месту установки терморегулятора. Не натягивайте сильно, оставьте небольшой запас. Фиксируйте скотчем к подложке каждые 50 см.
Зачистите концы проводов на 10-12 мм от изоляции. Используйте инструмент для снятия изоляции или нож. Аккуратно, не повредите жилы провода. Многожильный провод сечением 1,5 мм² оптимален для систем до 3 кВт мощности.
Вставьте зачищенный провод в контактный зажим. Медные жилы должны полностью войти в губки зажима. Торчащие жилы создают плохой контакт, перегреваются. Зажмите пассатижами дополнительно для надежности соединения.
Параллельное соединение полос применяется для равномерного распределения нагрузки. Первая полоса подключается к проводу, вторая полоса — к тому же проводу параллельно. Все полосы работают одновременно от одного терморегулятора.
Последовательное соединение запрещено инструкцией. Нельзя подключать полосы одна за другой цепочкой. Только параллельное подключение всех полос к одному питающему проводу.
Проверьте правильность подключения.
Установка датчика температуры
Датчик температуры пола устанавливается под пленочный пол на нагревательный элемент.
Провод датчика прокладывайте в вырезанную канавку в теплоотражающем материале к терморегулятору. Фиксируйте скотчем к подложке. Длины провода 3 метра хватает при установке терморегулятора на стандартной высоте 1,5 метра. Нехватка длины требует удлинения проводом того же сечения.
Располагайте датчик температуры в самом непроходном месте. Датчик измеряет температуру пола, управляет терморегулятором точно.
Тестовая проверка датчика мультиметром. Измерьте сопротивление датчика при комнатной температуре. Для датчиков NTC сопротивление 10 кОм при 20-22 градусах. Если сопротивление отличается в разы — датчик неисправен, замените до монтажа покрытия.
Подключение терморегулятора
Отключите электропитание на щитке перед работами. Выключите автомат, проверьте отсутствие напряжения индикаторной отверткой. Работа под напряжением опасна для жизни. Безопасность превыше всего.
Установите подрозетник в стену на глубину 45 мм. Штроба от подрозетника вниз к полу для гофры с датчиком. Штроба в сторону щитка для питающего кабеля. Ширина штробы 20-25 мм, глубина 20 мм достаточна для проводов.
Подключите провода согласно схеме в инструкции к терморегулятору. Фаза и ноль сети 220 В к клеммам L и N. Провода нагрузки (теплого пола) к клеммам с обозначением нагрузки. Провода датчика к клеммам sensor. Заземление к клемме с соответствующим значком.
Затяните винты клемм надежно отверткой. Слабо затянутый винт приводит к искрению контакта, перегреву, выходу терморегулятора из строя. Потяните провода — они не должны выдергиваться из клемм.
Вставьте терморегулятор в подрозетник, закрепите винтами. Установите декоративную рамку. Включите автомат на щитке. Терморегулятор должен загореться, показать текущую температуру на дисплее. Отсутствие индикации — проверьте правильность подключения.
Компания CALEO снабжает каждый терморегулятор подробной схемой подключения. Текстовое описание дублирует схему. Горячая линия техподдержки консультирует при затруднениях бесплатно.
Тестовый запуск системы
Включите терморегулятор, выставьте температуру на 5 градусов выше текущей. Через 20 секунд система должна включиться. Индикатор нагрева загорается, слышен легкий щелчок реле. Отсутствие индикации — проверьте подключение проводов, целостность контактов.
Прощупайте каждую полосу пленки через 5-10 минут работы. Вся поверхность должна нагреваться равномерно. Холодные участки указывают плохой контакт.
Проверьте нагрев контактных зажимов. Горячие контакты — плохой обжим. Отключите систему, переделайте проблемный контакт. Перегретый контакт выйдет из строя в ближайшее время.
Измерьте потребляемую мощность токовыми клещами или ваттметром. Реальная мощность должна соответствовать расчетной для вашей площади пленки.
Проверка работы датчика температуры пола. Нагрейте датчик рукой или феном. Терморегулятор должен показать рост температуры на дисплее. Охладите датчик льдом. Температура на дисплее должна падать. Отсутствие реакции — датчик неисправен или не подключен.
Производитель CALEO рекомендует тестировать систему минимум 30 минут перед укладкой покрытия. Все проблемы выявляются на этом этапе, исправляются легко. После монтажа ламината или линолеума ремонт потребует вскрытия покрытия.
Укладка защитной пленки и финишного покрытия
Полиэтиленовая пленка 80 микрон расстилается поверх всей системы. Защищает термопленку от повреждений острыми предметами при монтаже покрытия. Создает гидроизоляционный слой от пролитых жидкостей. Обязательный элемент, не пропускайте этот шаг.
Стыки защитной пленки проклейте скотчем. Единая герметичная поверхность без разрывов.
Ламинат укладывается плавающим способом на защитную пленку. Замковые соединения собираются по инструкции производителя ламината. Зазор 8-10 мм от стен обязателен для компенсации расширения. Подложка под ламинат не требуется — её роль выполняют теплоотражающий материал и защитная пленка.
Линолеум или ковролин укладываются на слой ДВП 3-5 мм толщиной. ДВП распределяет нагрузку, защищает термопленку от продавливания мебелью. Раскатайте линолеум, дайте отлежаться 24 часа. Зафиксируйте плинтусами без приклеивания к полу.
Керамическая плитка НЕ укладывается на пленочный теплый пол. Пленка не выдерживает плиточный клей — щелочь разрушает полимер. Для плитки используйте кабельные маты из ассортимента компании. Пленка только под сухие покрытия без клея.
